Ritningar för luftbehandling
Ventilationsritningar med dimensioner, flöden och fall
Kanalritningar, luftflödesscheman och aggregatuppställningar som går att prissätta och bygga efter – i PDF, DWG och IFC.
En ventilationsritning ska svara på tre frågor entreprenören ställer varje dag på bygget: vilken dimension, vilket flöde och hur går kanalen förbi det som redan sitter där.
Vi ritar kanalsystem med angivna dimensioner, flöden per don och tryckfall, och redovisar de partier där höjdsättningen är kritisk i sektion istället för att lämna dem till tolkning.
- Verksamma sedan
- 2017
- Svar på förfrågan
- Inom 24 h
- Prismodell
- Fast pris
- Uppdrag utförs i
- Hela Sverige
Tjänster
Tjänster inom Ventilationsritningar
Vi tar hela kedjan från tidig utredning till färdig handling. Behöver du bara en del av arbetet går det också bra.
Ventilationsprojektering
Dimensionerade luftflöden, kanaldragning och aggregatval som uppfyller BBR och håller ljudkraven.
BIM-samordning

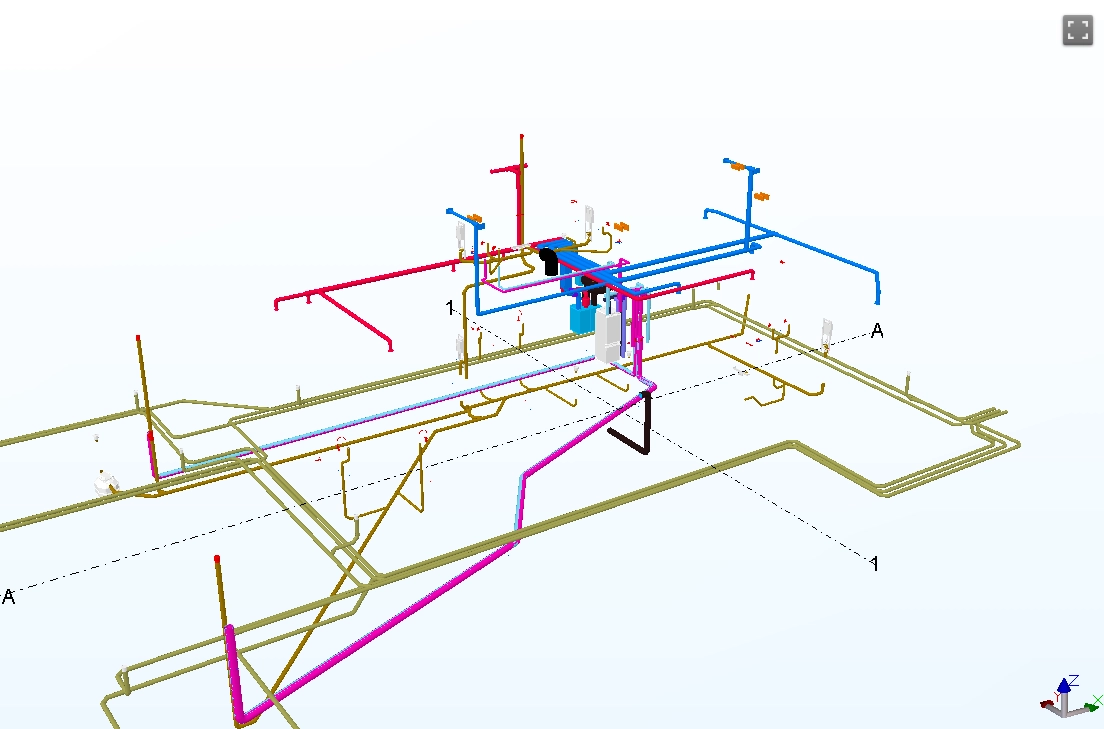

3D-modellerade installationer och kollisionskontroll som hittar krockarna i modellen istället för på bygget.
VVS-projektering
Kompletta VVS-handlingar för värme, sanitet, kyla och ventilation – från systemval till bygghandling.
VVS-besiktning
Oberoende besiktning av rör- och ventilationsentreprenader med protokoll du kan agera på.
Arbetsgång
Så går ett uppdrag till – från första samtal till slutbesked
Steg 1
Kostnadsfritt första samtal
Du beskriver projektet, vi går igenom skede, omfattning och vilka handlingar som faktiskt behövs. Ofta räcker ett telefonsamtal för att avgöra om uppdraget är en energiberäkning eller en full projektering.
Steg 2
Offert med fast pris
Du får en skriftlig offert med leveranslista, tidplan och pris. Vad som ingår står svart på vitt, så du vet exakt vilka ritningar och beskrivningar du får.
Steg 3
Projektering och samordning
Vi tar fram handlingarna, samordnar mot arkitekt, konstruktör och el, och kör kollisionskontroll i 3D innan ritningarna låses. Du får delleveranser att granska längs vägen.
Steg 4
Stöd genom produktion och besiktning
Under byggtiden svarar vi på frågor från entreprenören, hanterar revideringar och verifierar energiberäkningen inför slutbesked.
Så går det till
Ventilationsritningar – innehåll och nivåer
Vad en komplett kanalritning innehåller
Kanalritningen redovisar kanalernas läge i plan med dimension, isolering och riktning, donens placering med typ och projekterat flöde, spjäll och injusteringsanordningar, brandspjäll vid cellgräns samt anslutning till aggregat.
Saknas flödesangivelser per don blir injusteringen omöjlig att verifiera. Saknas dimensioner blir anbudet en gissning. Det är de två uppgifterna som oftast fattas i undermåliga handlingar.
- Kanaldimension, isolering och riktning
- Don med typ och projekterat flöde
- Spjäll, mätuttag och injusteringsanordningar
- Brandspjäll vid brandcellsgräns
- Aggregatanslutning och aggregatuppställning
Plan räcker inte i trånga partier
Ventilationskanaler tar mest plats av alla installationer och kollisionerna sker i höjd, inte i plan. En ritning som bara visar kanalens läge sett ovanifrån döljer just de konflikter som stoppar montaget.
Vi tar därför fram sektioner för korridorer, undertaksytor och genomföringar där flera discipliner samsas, och kontrollerar utrymmet i modell innan handlingarna går ut för upphandling.
Relationshandlingar är värda mer än de kostar
När entreprenaden är klar avviker det byggda alltid något från bygghandlingen. Relationshandlingen dokumenterar hur det faktiskt blev, och är det underlag som behövs vid nästa OVK, felsökning eller ombyggnad.
I fastigheter där relationshandlingar saknas får varje framtida åtgärd börja med en inventering. Kostnaden för att upprätta handlingen direkt är normalt en bråkdel av de utredningar som annars återkommer.
Leveranser
Det här får du i handen
Handlingarna ska gå att prisa, bygga och besikta utan tolkningsutrymme. Därför levererar vi ritningar och beskrivningar med tydlig struktur, kodsatta system och dimensioner som är räknade – inte antagna.
- Ritningar i PDF och DWG samt IFC-modeller för samordning
- Beskrivningar strukturerade enligt AMA
- Beräkningsunderlag som går att granska och verifiera
- Revideringshantering med spårbara ändringar

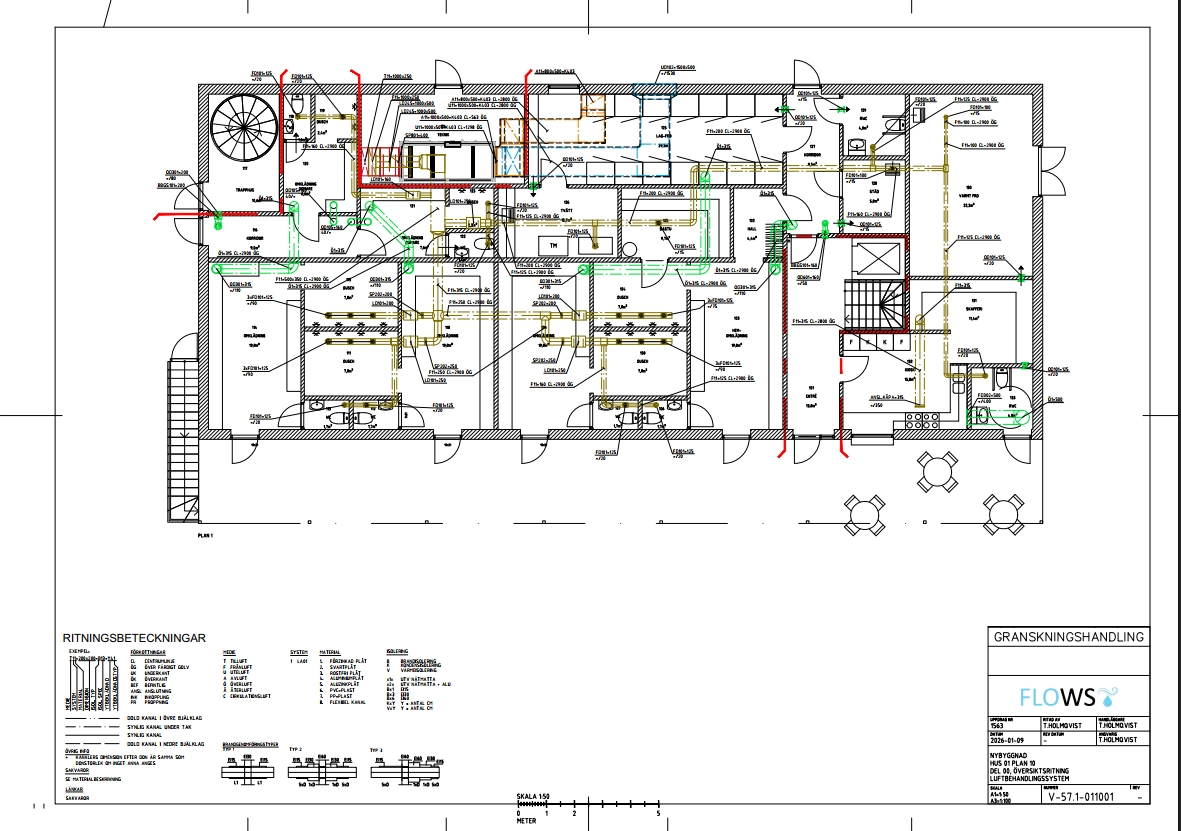

VentilationsritningÖversiktsritning luftbehandling, plan 1. Kanaldimensioner, don, brandspjäll och flöden per rum.

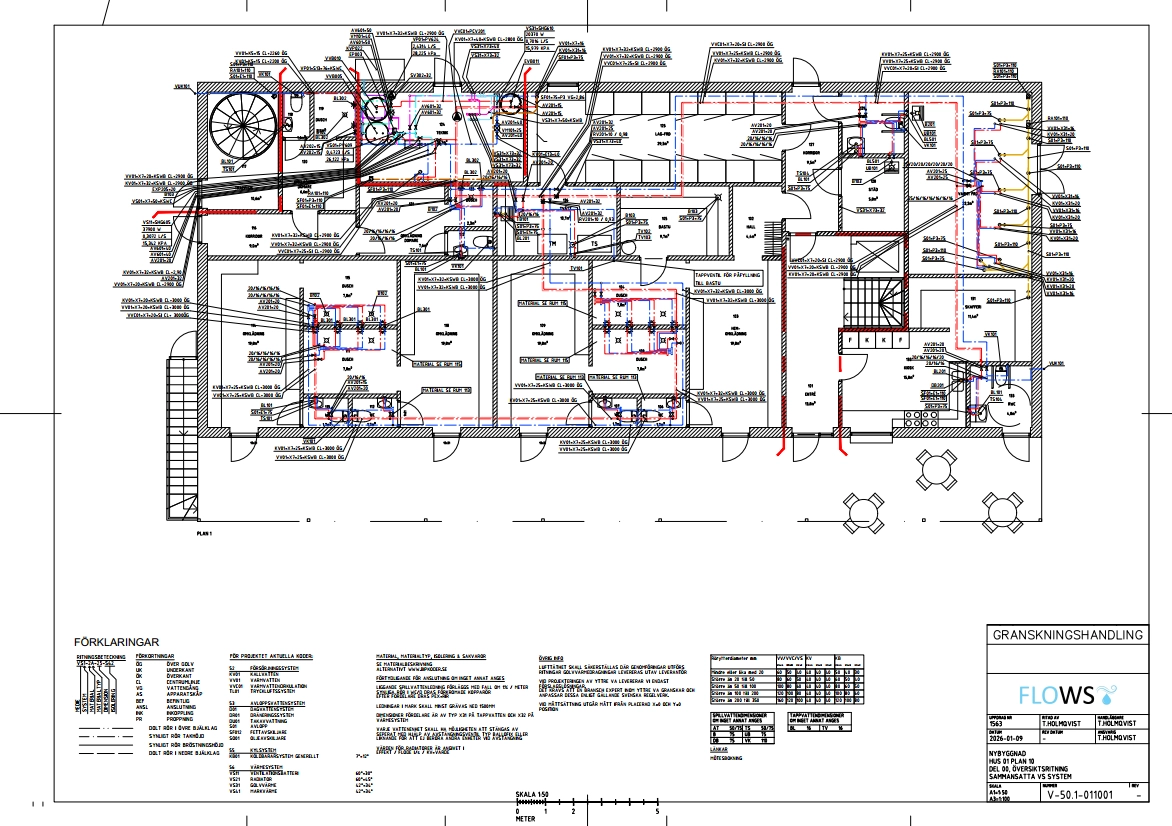

Sammansatta VS-systemVärme, kall- och varmvatten samt spillvatten i samma ritning – med förklaringar och dimensioneringstabeller.

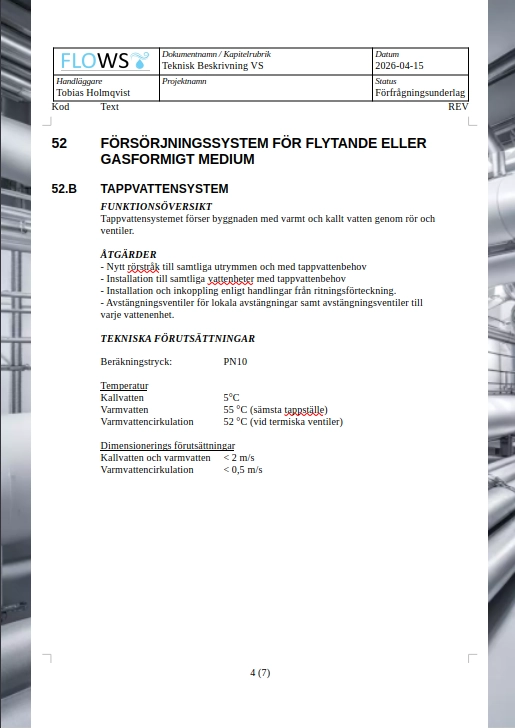

Teknisk beskrivningBeskrivning enligt AMA-struktur med funktionsöversikt, åtgärder och tekniska förutsättningar per system.

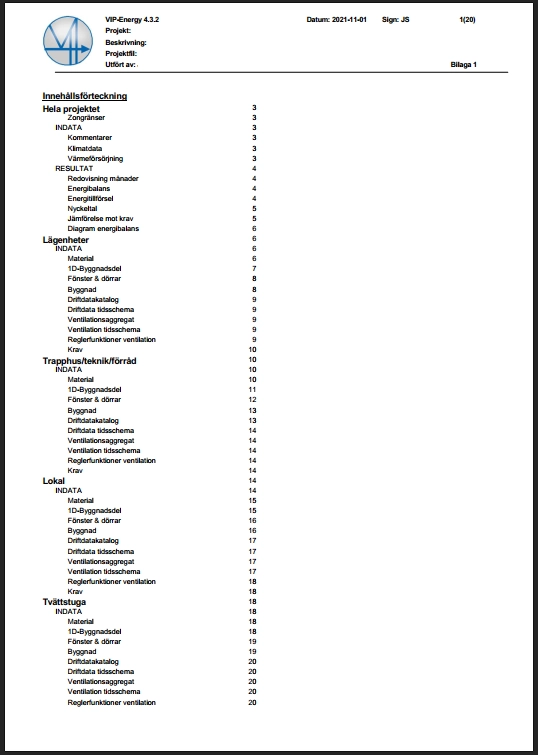

EnergiberäkningZonindelad energiberäkning i VIP-Energy med energibalans, nyckeltal och jämförelse mot BBR-kraven.
Personen bakom
Du pratar med den som ritar
Tobias Holmqvist har arbetat med VVS-installationer i hela sitt yrkesliv och driver FLOVVS AB sedan 2017. Erfarenheten kommer både från projekteringsbordet och från byggen där lösningarna ska fungera i praktiken – det märks på ritningarna.
Hos oss finns ingen mellanhand mellan dig och projektören. Du får samma person hela vägen, direkt telefonnummer och besked som gäller.
Vad ska stå på en ventilationsritning?
En komplett kanalritning ska ange kanaldimensioner, isolering, donens typ och placering med projekterat luftflöde per don, spjäll och mätuttag, brandspjäll vid brandcellsgräns samt anslutning till aggregat. Flödesangivelserna är avgörande eftersom injusteringen annars inte går att verifiera mot något.
Vad kostar ventilationsritningar?
För en lokalanpassning med befintligt aggregat ligger ritningsleveransen ofta mellan 12 000 och 35 000 kronor exklusive moms. Kompletta bygghandlingar för ett flerbostadshus eller en förskola är ett större uppdrag. Priset styrs av antal våningsplan, antal system och om vi kan arbeta i befintligt DWG-underlag.
Behöver jag sektioner eller räcker planritningar?
Planritningar räcker i enkla fall med god takhöjd. Så snart flera installationer samsas i undertak eller genomföringar blir sektioner nödvändiga, eftersom kollisioner mellan ventilation, rör, el och konstruktion uppstår i höjd och inte syns i plan.
Kan ni rita om befintliga handlingar till digitalt underlag?
Ja. Vi digitaliserar äldre pappersritningar eller PDF-underlag till DWG och kompletterar med uppmätning på plats där handlingarna inte stämmer. Det är ofta första steget innan en större ombyggnad kan projekteras.
Levererar ni IFC för samordning?
Ja. Vi modellerar ventilationen i 3D och levererar IFC för samordning och kollisionskontroll mot bygg, el och konstruktion. Det är särskilt värdefullt i projekt med undertak där utrymmet är begränsat.
Nästa steg
Ska vi titta på ditt projekt?
Beskriv projektet kort så återkommer vi med en bedömning och ett prisförslag. Kostnadsfritt och utan bindning.
